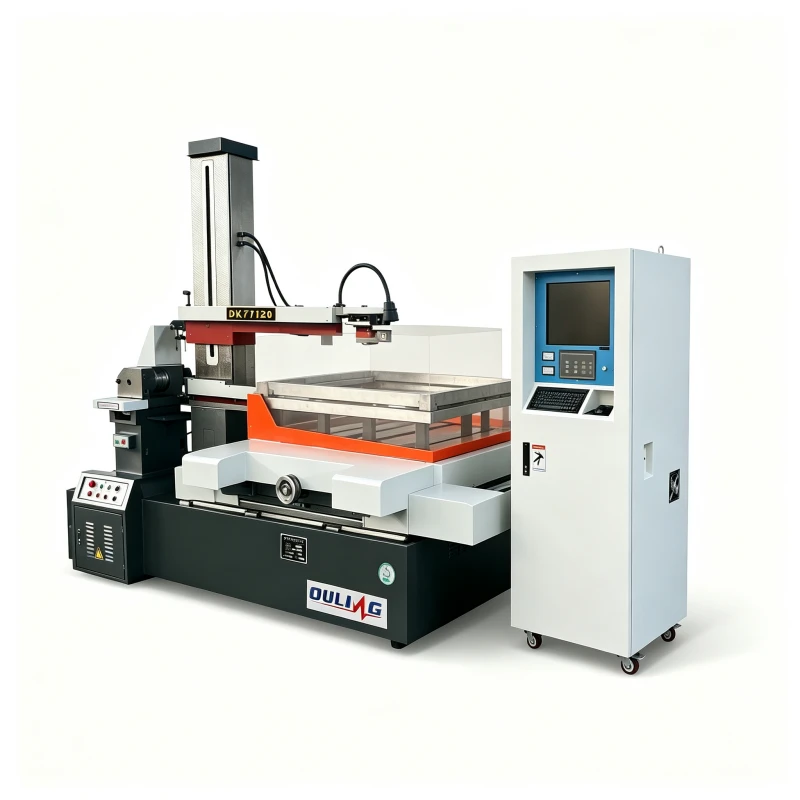

Το DK77120 Single Cutting Wire Cut EDM έχει σχεδιαστεί για εξαιρετικά-μεγάλα και βαριά αγώγιμα τεμάχια που απαιτούν εκτεταμένη διαδρομή κατεργασίας και μεγάλη χωρητικότητα φορτίου. Διαθέτει τραπέζι εργασίας 1390 × 1850 mm, διαδρομή X/Y 1200 × 1400 mm, διαδρομή U/V 60 × 60 mm και υποστηρίζει τεμάχια πάχους έως 600 mm και βάρους 3000 kg. Με ακρίβεια τοποθέτησης ±0,03 mm, ακρίβεια επαναλαμβανόμενης τοποθέτησης ±0,005 mm και σύρμα μολυβδαινίου 0,10–0,25 mm, το DK77120 είναι κατάλληλο για υπερμεγέθη καλούπια, βαριά εργαλεία και εφαρμογές κοπής σύρματος EDM μεγάλου μεγέθους.
| Μηχανική Προδιαγραφή | DK77120 | |
| Μέγεθος τραπεζιού εργασίας | 1390*1850 χλστ | |
| Διαδρομή άξονα Χ/Υ | 1200*1400 χλστ | |
| Διαδρομή άξονα U/V | 60*60mm | |
| Διαδρομή άξονα Z | 560 χλστ | |
| Μέγιστο πάχος τεμαχίου | 600 χλστ | |
| Μέγ. βάρος τεμαχίου εργασίας | 3000 κιλά | |
| Βάρος σώματος μηχανής | 5500 κιλά | |
| Επιφάνεια δαπέδου του αμαξώματος του μηχανήματος | 3400*3150*2200 χλστ | |
| Τεχνική Παράμετρος | ||
| Μέγ. κωνική γωνία/ πάχος | ±6 μοίρες / ±15 μοίρες /±30 μοίρες /80 mm | |
| Μέγ. ταχύτητα κατεργασίας | 150 mm²/λεπτό | |
| Μέγ. ρυθμός τροφοδοσίας καλωδίων | 1~11,4 m/sec (ρυθμιζόμενη συχνότητα) | |
| Ακρίβεια τοποθέτησης | ±0,03 χλστ | |
| Επαναλαμβανόμενη ακρίβεια τοποθέτησης | ±0,005 χλστ | |
| Βέλτιστη ακρίβεια μηχανικής κατεργασίας | ±0,008 χλστ | |
| Βέλτιστη τραχύτητα επιφάνειας | 2.5μm | |
| Διάμετρος σύρματος μολυβδαινίου | 0,10~0,25mm | |
| Τροφοδοτικό | 3 φάσεις/380V/50Hz | |
| Κατανάλωση ρεύματος | 3 kVA | |
| Τυπική διαμόρφωση | ||
| Σύνδεση άξονα | Ταυτόχρονος άξονας XYUV | |
| Τύπος σιδηροτροχιάς οδηγού | Σκληρυμένη ράγα σχήματος V- | |
| Λειτουργία κίνησης άξονα | Βηματικός κινητήρας | |
| Κεντρικό σύστημα λίπανσης | εγχειρίδιο | |
| Χωρητικότητα διηλεκτρικής δεξαμενής | 40 L | |
| Ελεγκτής | Κάθετος πίνακας ελέγχου | |
| Πλατφόρμα λογισμικού | Παράθυρο XP | |
| Σύστημα ελέγχου | Αυτόματη-περικοπή/ Win-cut/X8/HL | |
| Εμφάνιση γλώσσας | Κινέζικα/Αγγλικά/Ρωσικά | |
| Ελεγκτής εκπομπών | 17" LCD | |
| Ψηφιακή οθόνη ανάγνωσης | άξονας XY DRO (5μm) | |
| Οδηγίες CNC | Τυπικός κωδικός ISO | |
| Τύπος μετάδοσης | USB/LAN | |
