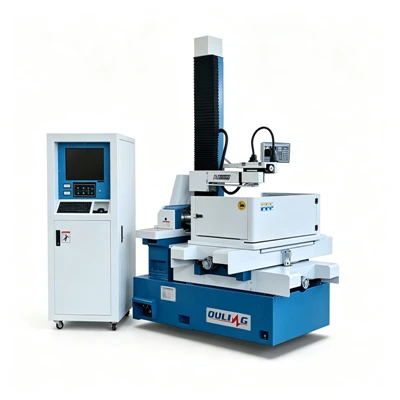

Το OL5580FM Multiple Cutting Wire Cut EDM έχει σχεδιαστεί για μεσαία-έως-μεγάλα αγώγιμα τεμάχια που απαιτούν μεγαλύτερη ακρίβεια κατεργασίας και βελτιωμένο φινίρισμα επιφάνειας μέσω επεξεργασίας πολλαπλών-κοψίματος. Διαθέτει τραπέζι εργασίας 700 × 1040 mm, διαδρομή X/Y 550 × 800 mm, διαδρομή U/V 60 × 60 mm και υποστηρίζει τεμάχια πάχους έως 550 mm και βάρους 800 kg. Με ακρίβεια τοποθέτησης ±0,015 mm, ακρίβεια επαναλαμβανόμενης τοποθέτησης ±0,003 mm, βέλτιστη ακρίβεια μηχανικής κατεργασίας ±0,005 mm και τραχύτητα επιφάνειας έως 1,2 μm, το OL5580FM είναι κατάλληλο για καλούπια ακριβείας, εργαλεία και σύρματα κοπής υψηλότερης{19} ακρίβειας.
| Μηχανική Προδιαγραφή | OL5580FM | |
| Μέγεθος τραπεζιού εργασίας | 700*1040 χλστ | |
| Διαδρομή άξονα Χ/Υ | 550*800 χλστ | |
| Διαδρομή άξονα U/V | 60*60mm | |
| Διαδρομή άξονα Z | 500 χλστ | |
| Μέγιστο πάχος τεμαχίου | 550 χλστ | |
| Μέγ. βάρος τεμαχίου εργασίας | 800 κιλά | |
| Βάρος σώματος μηχανής | 2100 κιλά | |
| Επιφάνεια δαπέδου αμαξώματος μηχανήματος | 1950×1550×2200 χιλιοστά | |
| Τεχνική Παράμετρος | ||
| Μέγ. κωνική γωνία/ πάχος | ±6 μοίρες / ±15 μοίρες /±30 μοίρες /80 χιλιοστά | |
| Μέγ. ταχύτητα κατεργασίας | 150 mm²/λεπτό | |
| Μέγ. ρυθμός τροφοδοσίας καλωδίων | 1~11,4 m/sec (ρυθμιζόμενη συχνότητα) | |
| Ακρίβεια τοποθέτησης | ±0,015 χλστ | |
| Επαναλαμβανόμενη ακρίβεια τοποθέτησης | ±0,003 χλστ | |
| Βέλτιστη ακρίβεια μηχανικής κατεργασίας | ±0,005 χλστ | |
| Βέλτιστη τραχύτητα επιφάνειας | 1.2μm | |
| Διάμετρος σύρματος μολυβδαινίου | 0,10~0,25mm | |
| Τροφοδοτικό | 3 φάσεις/380V/50Hz | |
| Κατανάλωση ρεύματος | 3 kVA | |
| Τυπική διαμόρφωση | ||
| Σύνδεση άξονα | Ταυτόχρονος άξονας XYUV | |
| Τύπος σιδηροτροχιάς οδηγού | Γραμμικός οδηγός | |
| Λειτουργία κίνησης άξονα XY | Βηματικός κινητήρας/σερβοκινητήρας | |
| Κεντρικό σύστημα λίπανσης | αυτόματο | |
| Χωρητικότητα διηλεκτρικής δεξαμενής | 40 L | |
| Ελεγκτής | Κάθετος πίνακας ελέγχου | |
| Πλατφόρμα λογισμικού | Παράθυρο XP | |
| Σύστημα ελέγχου | Αυτόματη-περικοπή/ Win-cut/X8/HL | |
| Εμφάνιση γλώσσας | Κινέζικα/Αγγλικά/Ρωσικά | |
| Ελεγκτής εκπομπών | 17" LCD | |
| Ψηφιακή οθόνη ανάγνωσης | άξονας XY DRO (5μm) | |
| Οδηγίες CNC | Τυπικός κωδικός ISO | |
| Τύπος μετάδοσης | USB/LAN | |
